SGZ-8型手動潤滑泵(10MPa)

一、使用條件
本手動潤滑泵是一種由人力扳動手柄操作,排出潤滑脂的小型潤滑泵,可直接安裝于機器的壁板或機架上。與雙線給油器組成手動終端式集中潤滑系統。
適用于潤滑頻率較低(一般給油間隔為8小時以上),配管(DN20)長度不超過35米,潤滑點不超過50點的單機小型設備上,作為干油集中潤滑系統供送潤滑脂的裝置。


二、技術參數

型號
公稱壓力Mpa
給油量ml/循環
貯油筒體積L
重量Kg
SGZ-8
10
8
3.5
24
使用介質為錐入度265(25℃,150g)1/10mm的潤滑脂,適用環境溫度0℃~40℃。

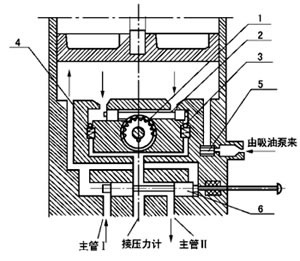

三、工作原理
手動潤滑泵供脂是靠人工扳動手柄,通過小齒輪1帶動具有齒條的壓油柱塞2作往復運動來實現的。當柱塞處于(右圖所示)右端極限位置時,左端油腔容積增大形成真空,于是貯油筒內的潤滑脂在大氣和活塞壓力的作用下進入左端油腔內。當柱塞向左移動時,擠壓潤滑脂頂開單向閥4經換向閥進入輸油主管Ⅱ內;此時,柱塞右端油腔容積逐漸增大,潤滑脂被吸入,在柱塞返回向右移動時,充滿潤滑脂的油腔又逐漸變小,這樣擠壓潤滑脂,頂開單向閥3經換向閥流進輸送主管Ⅱ。供油過程中的換向是通過換向閥6實現的。當把換向閥手柄拉出時,潤滑脂從主管Ⅱ排出;當把換向閥手柄推進時,則潤滑脂從主油管Ⅰ排出。

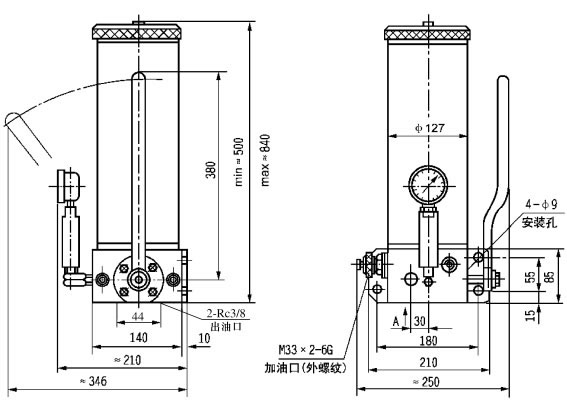

四、外形尺寸

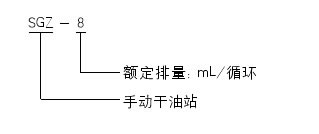

五、型號說明


六、操作方法
1、將換向閥手柄推進至極限位置,主管路Ⅰ供油。
2、擺動手柄前后運動,壓力表指針波動變化,證明系統給油器有給油動作。
3、泵上壓力表指示壓力值上升保持穩定,證明系統給油器全部動作完畢。
4、操作換向閥手柄換向,使主管路Ⅱ供油,按2.3 條進行操作。
5、將換向閥換向,卸除管路壓力,為下一個循環準備,手柄扳至垂直位置。

七、使用說明
1、手動潤滑泵應垂直安裝,泵的上方及周?chē)粲兄甘緱U上升及補脂操作的空間,需在室外及環境惡劣的場合使用時,應將其置于防護罩內。
2、向貯油筒內加注潤滑脂,必須使用專用的手動或電動加油泵從潤滑泵的加油口加入。
3、泵加油口的過濾網應定期檢查,清洗。
4、貯油器內無脂不許操縱手柄;下油位時應及時補脂,以免吸入空氣。


八、常見故障及排除
故障現象
 故障原因  排除方法
泵的輸出壓力升不上去
1.壓力表?yè)p壞
2.貯油器和配管里進入空氣
3.保險片破裂
4.使用時間很長,柱塞與套過度磨損
1.更換壓力表
2.打開排氣閥排氣
3.更換保險片
4.更換零件
泵的輸出壓力急劇上升
1.換向閥換向未到位
2.管路阻塞
3.分配器動作不良
1.換向位閥
2.檢查管路
3.觀察分配器動作情況
